PWB空心轴编码器
AE30是一款可靠的低成本光学空心轴编码器，可以快速轻松地固定在不同尺寸的电机轴上。编码器提供两个正交方波输出（90度相移）和一个可选索引通道（每转一个脉冲）。编码器的分辨率由每转计数数（CPR）决定...
品牌：PWB
型号：AE30
产品详情介绍
产品介绍：
AE30是一款可靠的低成本光学空心轴编码器，可以快速轻松地固定在不同尺寸的电机轴上。编码器提供两个正交方波输出（90度相移）和一个可选索引通道（每转一个脉冲）。编码器的分辨率由每转计数数（CPR）决定。电源和信号由8针Molex连接器提供。
我们的设计以及线性和旋转编码器系统保证了可靠的功能和精度。微型旋转编码器证明了运动控制可以在狭小的空间中实现。这意味着所有PWB编码器系列编码器都是市场上具成本效益的旋转编码器解决方案之一。
性能特点：
空心轴编码器
紧凑尺寸的高性能
坚固的塑料外壳
快速简便的组装
分辨率高达每转5000次计数（CPR）
双通道正交输出（A/B）
带索引脉冲的双通道正交输出（A/B/I）
TTL兼容输出
输出电路：上拉
工作温度范围：-40°C至+100°C
几种轴直径选项
无需信号调整
符合欧盟指令2011/65/EU（RoHS）

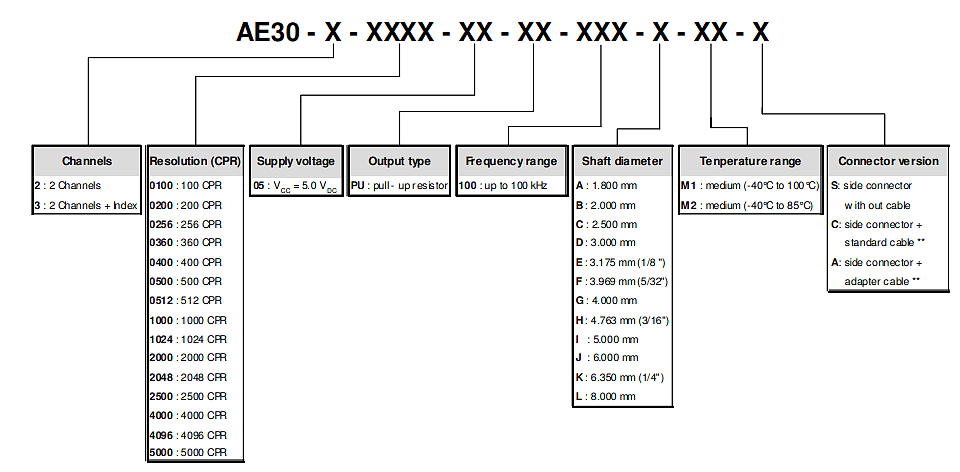

选型指南：
可选功能与配件：
300 mm长的标准电缆
500 mm长的适配器电缆
不同电机的适配器板
不同电机轴的定心规
紧固螺钉3个DIN 7985 M2 X 8
紧固螺钉2个DIN 965 M3 X 8
技术参数：
产地：德国
轴直径：1.8/2.0/2.3/2.5/3.0/3.175/3.969/4.0/4.763/5.0/6.0/6.35/8.0毫米
电机轴长度突起L：9.5mm
电机安装凸台直径D：max.13.0 mm
电机安装凸台高度H：max.2.0 mm
电机轴向间隙：max.±0.25 mm
电机轴偏心率+径向间隙：max.0.05 mm
固定螺钉：2 X M3（DIN 965）
3 X M2（丁7985）
螺钉的拧紧力矩：15 Ncm
防护等级：IP50（根据DIN 40500）
塑料材料：PBT，17%玻璃纤维增强UL 94 V-0
储存温度M1：-40......100°C
储存温度M2：-40......85°C
电源电压：-0.5至7.0 VD C
输出电流：-1.0......5.0 mA
尺寸：42.5 x 31.0 x 23.9毫米
重量：17克
