DEBNAR功率转换器
SWMU功率转换器，包括MESSUMFORMER插入式转换器，用于转换正弦交流电。用于转换正弦交流电的发射器。输出信号是DC/DC电压信号，其与输入变量的测量值成比例。这些信号可用于查看、注册、监控和...
品牌：DEBNAR
型号：SWMU41.5x
产品详情介绍
产品介绍：
SWMU功率转换器，包括MESSUMFORMER插入式转换器，用于转换正弦交流电。
用于转换正弦交流电的发射器。输出信号是DC/DC电压信号，其与输入变量的测量值成比例。这些信号可用于查看、注册、监控和/或规则。变送器符合电磁兼容性（EMC）和安全性的要求和法规（分别为IEC 1010和EN 61010），并按照IEC 60688标准的技术要求制造。
性能特点：
有无无辅助电源
测量输入：正弦交流电流（1 A至750 A），算术平均测量，有效值校准
测量输出：单极输出量
测量原理：整流法
技术参数：
标称频率fN：50/60赫兹
输入额定电流IN：参见上面的选择
自有消耗量：≤1 VA（2.5 VA，无辅助电压）
过载能力：1.5 x IN，连续，8 x IN，40秒
测量输出
功率输出
Eingeprägter直流电：0（4）…20 mA
负载电阻：max.≤500Ω
负载电压：max.≤15 V
峰值负载下的电流限制：≤34毫安
电压输出
施加的直流电压：0（2）…10V
负载电阻：≥min.10kΩ
Uber的负载电压：max.≤18 V
REXT时的电压限制=∞：≤18V
输出电流的残余纹波：≤1%p.p。
凝结时间：≤500毫秒
工作温度范围：-5°C至+40°C
精度
参考值：输出端值
基本精度：0,50%
预热时间：≤5分钟
辅助能源
交流电源：230伏+10%（50…60赫兹）
直流24伏：土15%
功耗：≤1.5瓦（2.5瓦）
安全：消息保护
外壳：IP 40（防护线，EN 60529）
接线盒：IP 20（测试，EN 60529）
污染程度：2

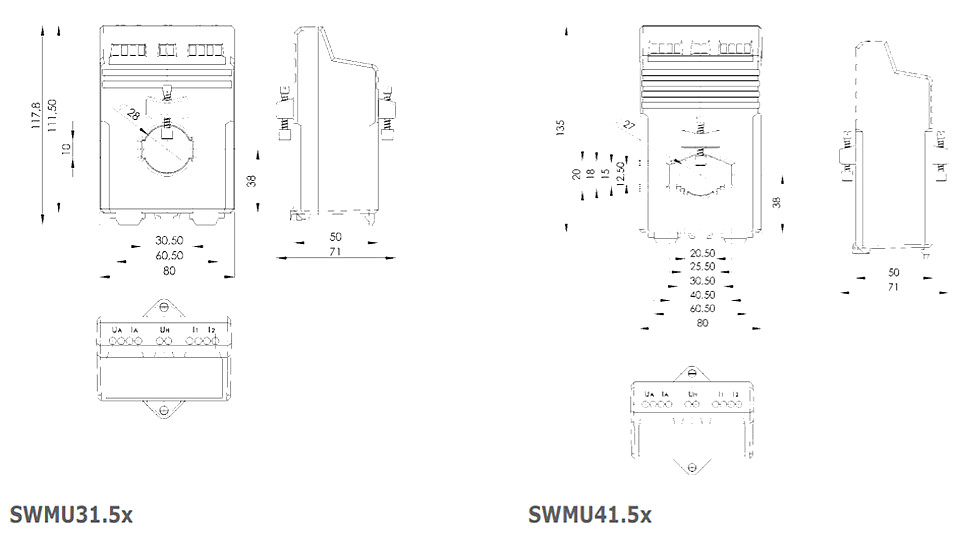

产品尺寸：
